ШТИЛЬ IS7000RT в стойке (21 кВА)
| Бренд | ШТИЛЬ |
| Модель | IS7000RT в стойке (21 кВА) |
| Вес | 55,1 кг |
| Страна изготовления | Россия |
| Габариты, ШхВхГ | 550х690х740 мм |
| Фазность | однофазная |
| Номинальное входное напряжение | 220/230 |
| Мощность, кВт | 5,5 |
ещё быстрее через:

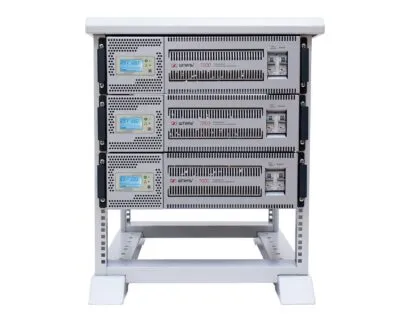

Комплект из трех стабилизаторов ШТИЛЬ IS7000RT (21 кВА) в стойке представляет собой готовое решение по защите от нестабильного сетевого напряжения в сети 380 В однофазных ответственных электроприборов бытового или коммерческого назначения с суммарной потребляемой мощностью до 21 кВА/16,5 кВт.
Стабилизаторы IS7000RT являются устройствами нового поколения с лучшими техническими характеристиками по сравнению с другими типами приборов. Основное их отличие заключается в принципе стабилизации – двойном преобразовании электрического тока, за счет чего обеспечивается:
- мгновенная реакция на отклонения параметров сети (0 мс);
- непрерывная, бесступенчатая коррекция сетевого напряжения в широком диапазоне (90-310 В) с повышенной точностью (±2%);
- выходное напряжение идеальной синусоидальной формы;
- бесперебойное питание нагрузки (до 200 мс) при кратковременном пропадании напряжения.
Каждый стабилизатор охлаждается принудительно с помощью 4-х малошумных вентиляторов, которые имеют адаптивную скорость вращения.
Стабилизаторы оснащены светодиодной индикацией и информативным ЖК-дисплеем с кнопкой управления, с помощью которых легко контролировать работу устройств.
- «Норма» – если индикатор светится непрерывно, значит прибор работает в штатном режиме и на выходе стабилизированное напряжение, если мигает – устройство перешло на автоматический байпас или цепь ручного байпаса;
- «Авария» – если индикатор светится красным, значит произошла одна из следующих проблем: перегрев, перегрузка (информация появляется также и на ЖК-дисплее), короткое замыкание, внутренняя неполадка, низкое сопротивление нагрузки или пропадание сетевого напряжения.
ЖК-дисплей отображает основные рабочие параметры устройства:
- значения напряжения на входе и выходе;
- потребляемую нагрузкой мощность и шкалу уровня загрузки стабилизатора;
- внутреннюю температуру прибора;
- аварийные сообщения о перегрузке или перегреве.
С помощью кнопки управления можно выбрать информацию для просмотра на дисплее и настроить значение выходного напряжения в диапазоне 220-230 В с шагом в 1 В (настройка выполняется после переключения на цепь ручного байпаса).

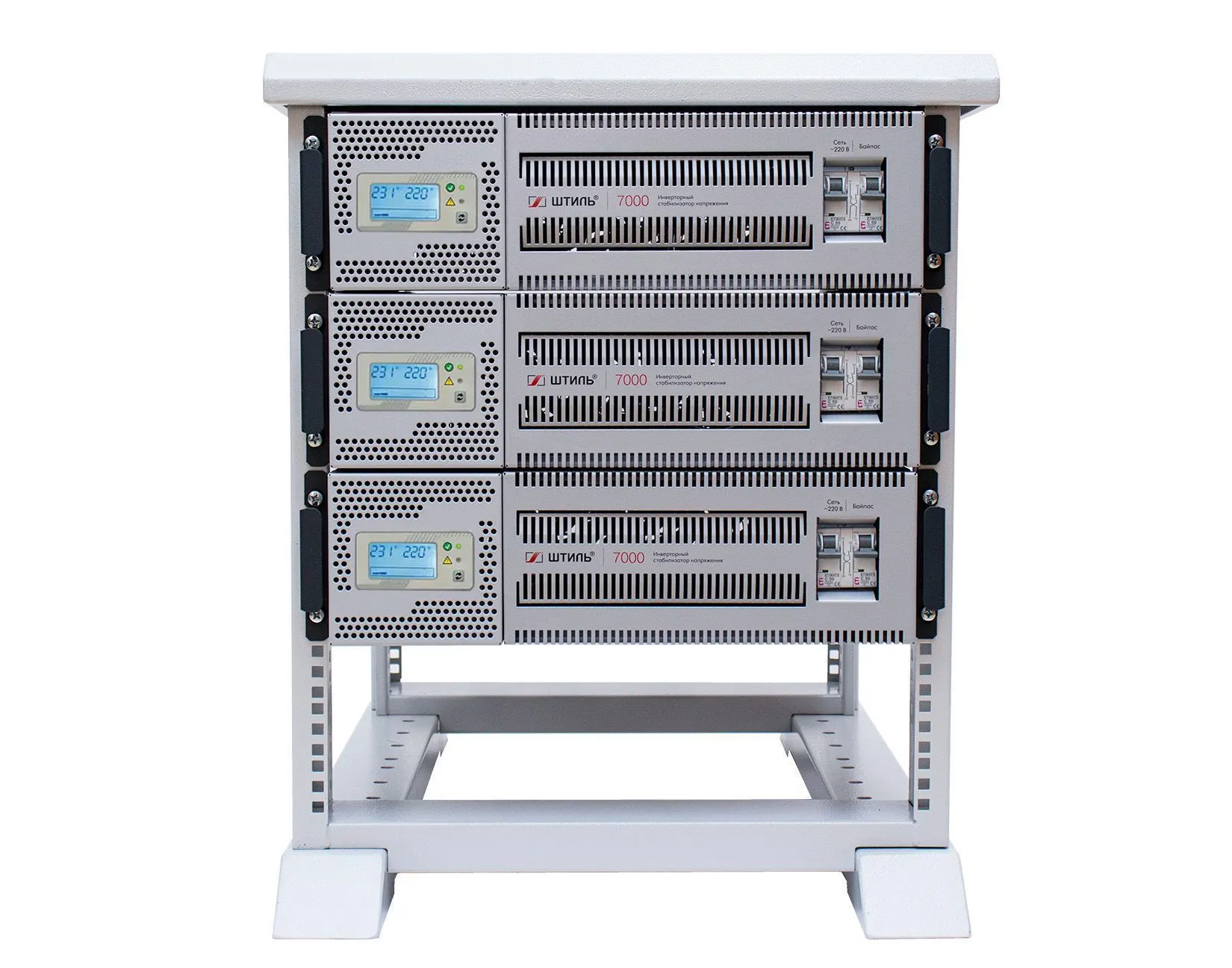

Стабилизаторы IS7000RT устанавливаются в металлическую стойку R-12-02 высотой 12U и надежно закрепляются специальными комплектами для монтажа по всей глубине.
Также устройства могут устанавливаться вертикально на ровной горизонтальной поверхности с помощью специальных упоров. Все детали для крепления входят в комплект поставки.
Каждый стабилизатор напряжения подключается к отдельной питающей фазе, что позволяет повысить устойчивость системы к неполадкам в электроснабжении: сбой одной из фаз не повлияет на работу двух других. В моделях IS7000RT установлена поворотная панель управления: при смене положения устройства (с вертикального на горизонтальное или наоборот) ее положение тоже можно менять для более удобного использования. Для подключения в сеть и питания нагрузки используются клеммные колодки, расположенные на тыльной панели.
В стабилизаторах ШТИЛЬ IS7000RT (21 кВА) встроена электронная система защиты (с автовосстановлением работы) от:
- перегрузок по выходу, внутреннего перегрева и коротких замыканий;
- аварии сети: пониженного или повышенного напряжения, выходящего за предельные значения – менее 90 В или более 310 В;
- сбоев внутри устройства.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку – от помех между фазой и нейтралью частотой до 2,5 кГц. Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.
Дополнительным преимуществом стабилизаторов является наличие электронного и ручного байпасов, предназначенных для перевода питания нагрузки напрямую на входную сеть:
- электронный байпас срабатывает автоматически при выходе из строя внутренних узлов стабилизатора или при его перегрузке;
- ручной байпас расположен на передней панели устройства и позволяет пользователю вручную перевести питание нагрузки на сеть.
Мониторинг
В стабилизаторах ШТИЛЬ IS7000RT (21 кВА) реализована возможность локального/дистанционного мониторинга работы. Для этого на задней панели каждого устройства предусмотрен слот для установки плат мониторинга, которые могут поддерживать следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: SNMP/Web /Modbus TCP).
После установки карты мониторинга контроль устройства выполняется через web-интерфейс или специализированное программное обеспечение «Shtyl Device Manager» (SDM).
Преимущества стабилизатора переменного напряжения Штиль IS7000RT (21 кВА)
Широкий рабочий диапазон входного напряжения. Позволяет функционировать подключенному оборудованию даже при сильных скачках сетевого напряжения
Мгновенное быстродействие. Устраняет риск повреждения нагрузки при сетевом перепаде. Расширяет спектр допустимых для подключения нагрузок
Высокая точность стабилизации. Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Идеальная синусоидальная форма выходного напряжения. Обеспечивает корректное и устойчивое функционирование подключенного электрооборудования
Схема без трансформатора. Прибор построен на основе современной технологии on-line (с двойным преобразованием напряжения)
Питание нагрузки до 200 мс при пропадании сети. Обеспечивает непрерывное функционирование нагрузки при кратковременных пропаданиях входного напряжения
Полная электронная защита. От короткого замыкания, перегрузки, перегрева, аварии сети и сбоев в работе стабилизатора
Автоматический перезапуск при восстановлении после аварий. Устраняет необходимость повторного включения прибора пользователем после устранения причин аварии
Полное цифровое управление. На основе высокопроизводительного цифрового сигнального процессора
Фильтрация помех. Эффективная защита нагрузки и входной сети от высокочастотных помех в широком диапазоне
Встроенный электронный байпас. Обеспечивает непрерывное питание нагрузки в случае перегрузки или поломки стабилизатора
Информативный ЖК-дисплей. Позволяет просматривать основные параметры: входное и выходное напряжение, уровень и мощность нагрузки и др.
Совместимость с генераторами. Стабилизатор скорректирует значение и качество выходного сигнала генератора, позволит избежать лишних запусков
Корректор коэффициента мощности на входе. Обеспечивает синусоидальную форму потребляемого тока при любом типе нагрузки, не оказывая влияния на входную сеть
Высокая перегрузочная способность. Позволяет эффективно справляться с высокими пусковыми токами нагрузок, содержащих электромоторы
Высокий КПД. Обеспечивает меньшее потребление электроэнергии, а значит и меньший расход средств на её оплату
Широкие возможности мониторинга. Удобная настройка и контроль состояния стабилизатора через Web-интерфейс или ПО Shtyl Device Manager
Большой срок службы. За счёт применения прогрессивных схемотехнических решений и современных электронных компонентов
